Datos técnicos

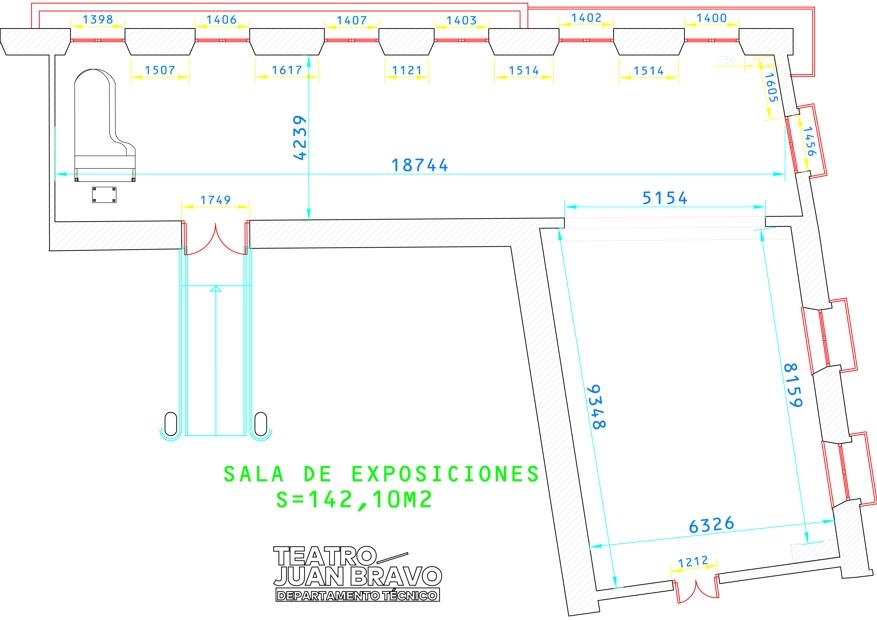

Plano Sala de Exposiciones Datos Técnicos :: Planos

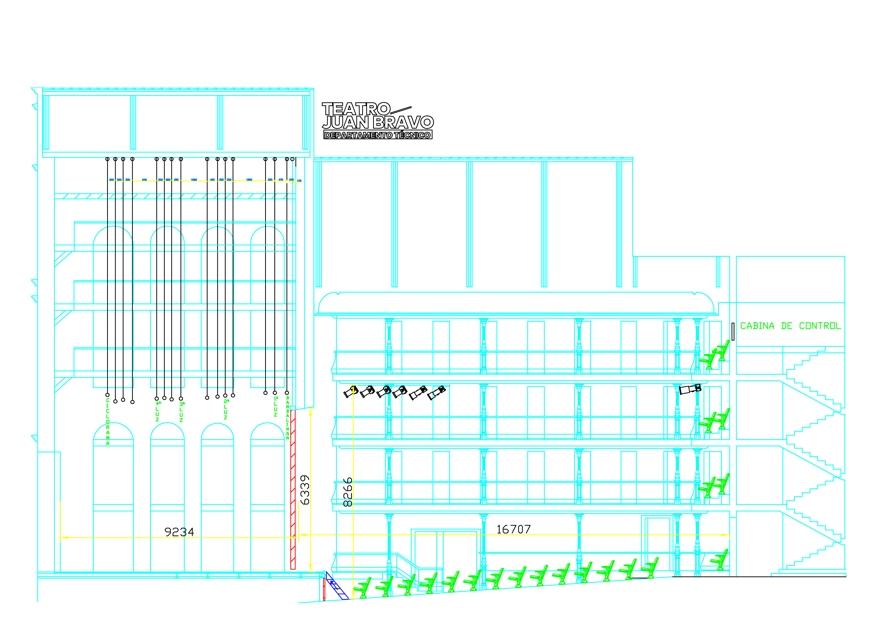

Plano alzada del Teatro Juan Bravo Datos Técnicos :: Planos
Plano de varas contrapesadas Datos Técnicos :: Planos

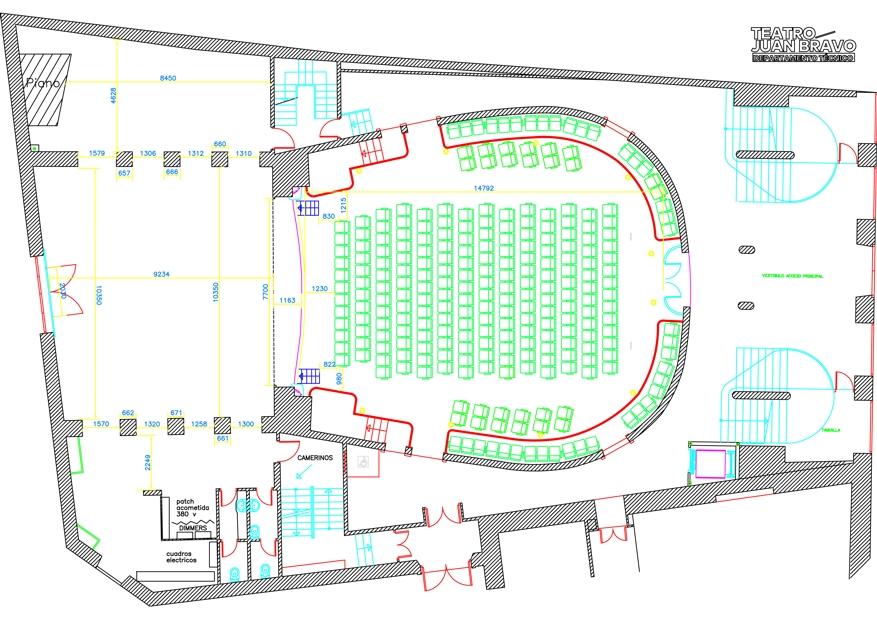

Plano planta del Teatro Juan Bravo Datos Técnicos :: Planos

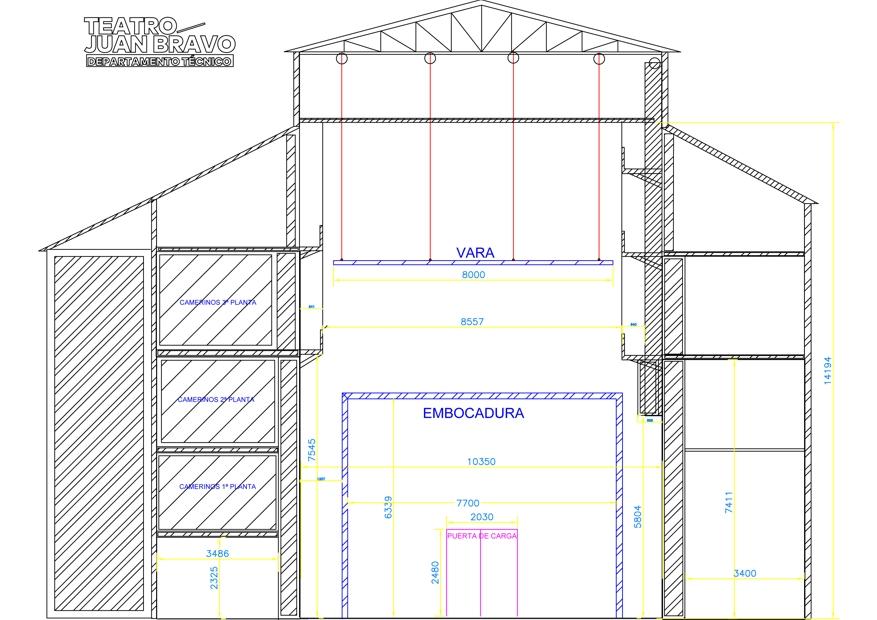

Plano sección del Teatro Juan Bravo Datos Técnicos :: Planos
Dotación técnica
ILUMINACIÓN:

-    48 CANALES DE REGULACIÓN DE 2KW. C/U. (DIGITALES: DMX-512).
-    MESA DE CONTROL COMPUTERIZADA "SPARK". 4D de COMPULITE.
-    MESA DE CONTROL "LT HYDRA-SKY".

PROYECTORES:

- 24 P.C. DE 1KW. (TIPO SPOTLIGHT).
- 8 FRESNEL DE 1KW. (TIPO SPOTLIGHT).
- 10 PAR 64 - LÁMPARA Nº2 (CP61).
- 20 PAR 64 - LÁMPARA Nº5 (CP62).
- 16 BIFOCALES DE RECORTE DE 650 W. 17/35º (CCT Minuette). PORTAGOBOS TIPO C
- 12 BIFOCALES DE RECORTE DE 1KW.19/45º (CCT Silohuette). PORTAGOBOS TIPO A
- 4 BIFOCALES DE RECORTE DE 1KW. 15/28º (CCT Silohuette). PORTAGOBOS TIPO A
- 6 BIFOCALES DE RECORTE DE 1KW. DE 10º (CCT ) "En el Frontal de Sala".
- 12 PANORAMAS ASIMÉTRICOS DE 1KW. (DOMINO).
- 1 CAÑON DE SEGUIMIENTO CON LÁMPARA C.S.I.

CIRCUITOS:

ESCENARIO: - 4 VARAS ELECTRIFICADAS CON 16 CIRCUITOS C/U.
                   - 24 CIRCUITOS PARA LUZ DE CALLE CON 8 TORRES.
EN SALA:     - 18 CIRCUITOS EN TOTAL DISTRIBUIDOS EN SALA.

- LA DOTACIÓN DE FILTROS DE COLORES DEBERÁ SER APORTADA POR CADA COMPAÑÍA.

OTROS DATOS DE INTERÉS

- Ancho de Embocadura: 7,70 m.
- Ancho entre hombros: 10,35 m.
- Fondo desde línea telón: 8,53 m.
- Corbata (en su punto central):1,15m.
- Cortina de boca americana de color rojo.
- Altura de Embocadura: 6,35 m.
- Altura de Peine: 14,23 m.
- Pendiente de escenario: 0%
- Puerta de carga y descarga directa al escenario.
- Varas electrificadas: 4 (con 16 circuitos c/u)
- Varas contrapesadas: 10
- Cortes Manuales: 10
- Cámara Negra compuesta por:
               -  2 fondos (uno de ellos abierto por el centro)
               -  10 Patas laterales (adaptadas 5 para cada hombro  especialmente)
               -  5 bambalinas y 1 bambalinón
- Ciclorama blanco montado en bastidor en último término (no apto para retroproyección).
- 8 Torres de calle de 2,50 m. de altura
- Escalera con ruedas para 7 m. de altura, para dirección de focos.
- 2 Escaleras de acceso del Patio de Butacas al Escenario, no centradas, en cada lado del escenario.



- Puesto de regiduría e intercom (centralita + 4 estaciones intercom).
- Seguimiento del espectáculo por T.V. en escenario, hall (entrada de público), cabina de control y camerinos.

SONIDO:

-    Equipo de P.A. Integrado en la sala compuesto de:

- 4 sistemas Full-Range "EAW" modelo MK2396
- 1 sistema Full- Range "EAW" modelo MK2326
- 2 sistemas Full-Range "EAW" modelo JF80Z
- 2 Subwoofer  "EAW" modelo SB150 P

Todo ello Ajustado y Ecualizado con el programa "Smart Live" optimizado a las dimensiones de la sala.

- Reproductor doble de CD
- Mesa MIDAS 320 en cabina de control.
- Equipamiento de sonido: consultar con el Teatro

INSTALACIÓN DE EQUIPOS DE SONIDO Y ELEMENTOS ESCENOGRÁFICOS DE LAS COMPAÑÍAS

-  No se podrá instalar equipos ni elementos escenográficos fuera de los límites de escenario que necesite la anulación de butacas, por su ubicación o porque impida la visibilidad de los espectadores, a excepción de la mesa de control de P.A. que será negociada.


INFORMACIÓN DE CAMERINOS

- 1ª Planta: 3 camerinos individuales con ducha. (3-4 personas en cada uno)
- 2ª Planta: 1 camerino colectivo. (10-20 personas).
- 3ª Planta: 1 camerino colectivo. (10-20 personas).
Recursos Humanos del Teatro Juan Bravo
DIPUTADA-DELEGADA DEL ÁREA DE CULTURA Y JUVENTUD:
Sara Dueñas Herranz

DIRECCIÓN Y COORDINACIÓN :
Marco A. Costa Herranz

PERSONAL TÉCNICO:
Miguel A. Pérez
Juan A. Callejo

RESPONSABLE TÉCNICO:
Manuel Esteban Hernández

ACOMODADORES:
Miguel Díaz
Fátima González
Amanda Orea

ENCARGADO DE SALA:
Javier Yagüe Champagnac

TAQUILLA:
Mª Teresa Martín de Frutos

OFICINAS:
Manuel Ortuño
Descargar Ficha técnica y planos Ficha técnica y planos ( pdf , 672,38 Kb )
